LW26-63A 1-0-2 Egy pólus vízszivattyúhoz

LW26-63A 1-0-2 Egy pólus vízszivattyúhoz Alapvető jellemzők Névleges áram: 63A. Pólusok száma: 1P. Névleges szigetelési feszültség: 660V. Az alkalmazás hatálya Alkalmas 50 Hz váltóáramú, 440 V és az alatti névleges üzemi feszültségű és 240 V vagy annál kisebb egyenfeszültségű áramkörökben való használatra. Funkcionális jellemzők Különféle funkciók: használható áramköri vezérlő kapcsolóként, tesztberendezés kapcsolóként, motorvezérlő kapcsolóként és fő parancsvezérlő kapcsolóként. Rugalmas működés: kis méret, kompakt szerkezet, jó anyagválasztás, jó szigetelés és rugalmas kapcsolási működés.

Modell:LW26-63A/1P

Kérdés küldése

termékleírás

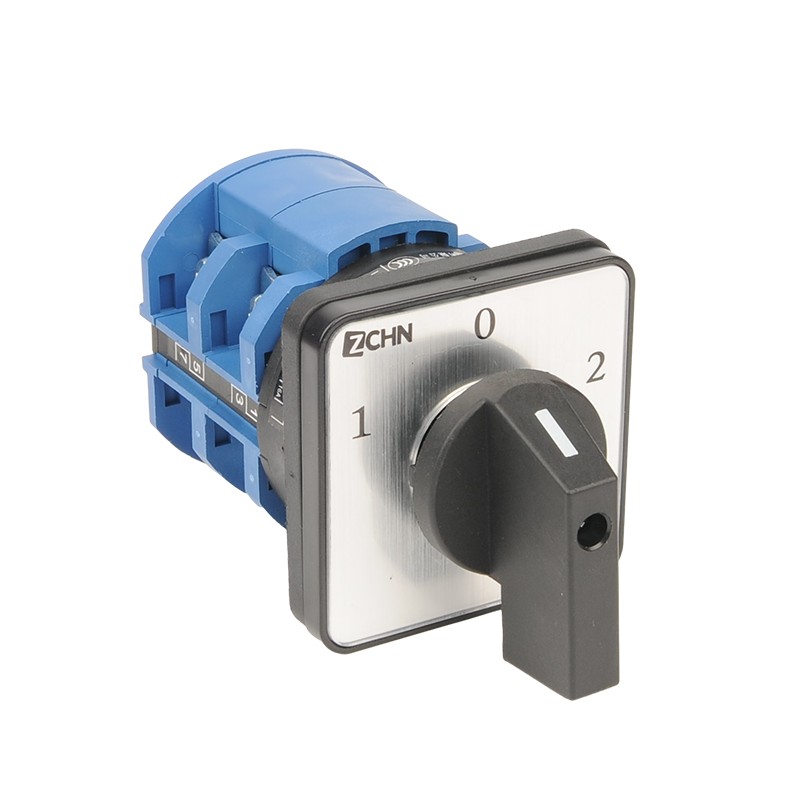

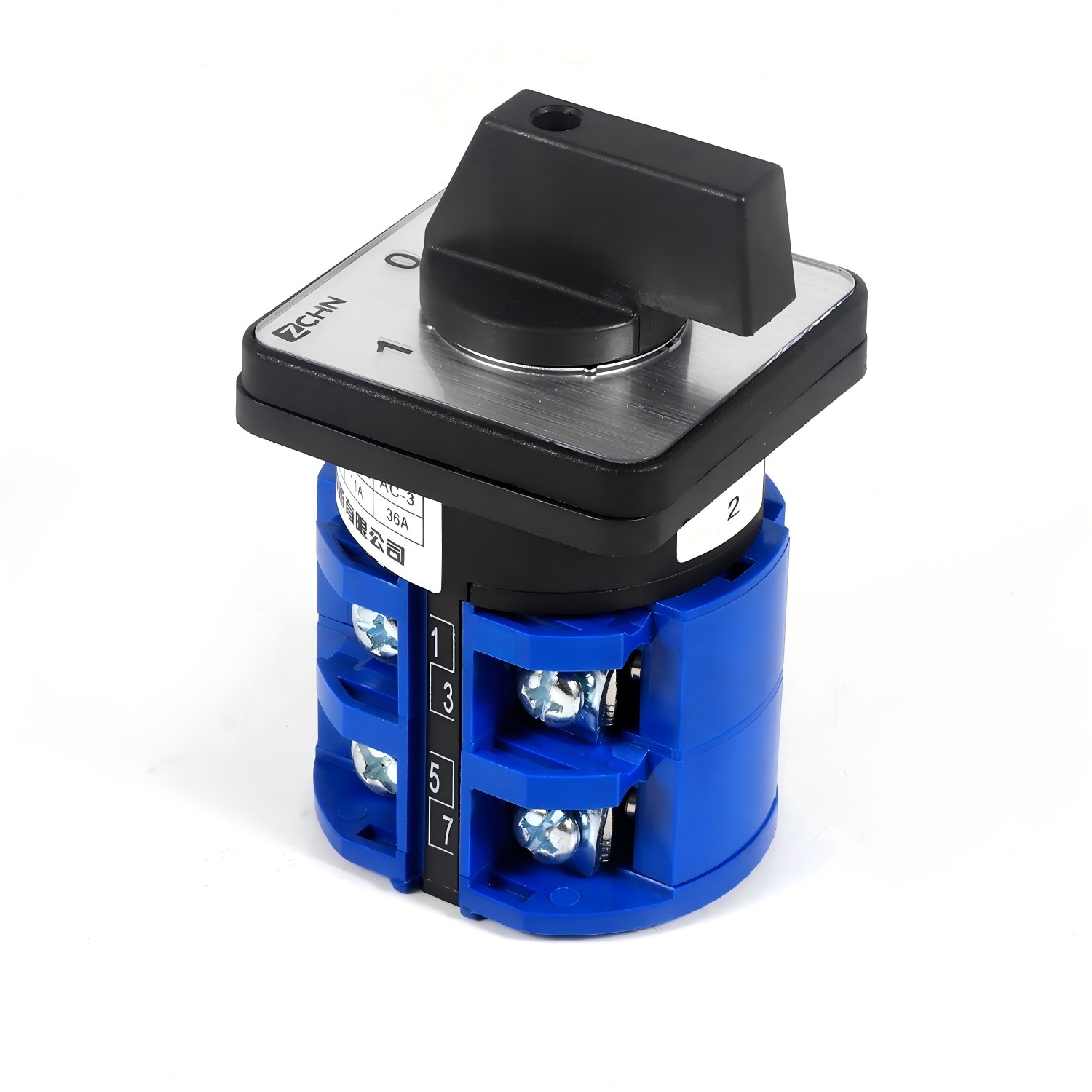

LW26-63A 1-0-2 Egy pólus vízszivattyúhoz Termék felépítése

Külső kialakítás: négyzet alakú panel, mérete 64×80mm, beépítési méret 48×48mm.

Belső szerkezet: Fogantyúból, orsóból, bütyökből, érintkezőrendszerből és így tovább. A fogantyú mozgatja az orsót és a bütyköt, hogy elforduljanak. A fogantyú megnyomja az érintkezőket az áramkör csatlakoztatásához vagy leválasztásához.

Működési elv

A fogantyú működtetésével a belső forgó tengelyt és a bütyköt forgásba hajtja. A bütyök különböző formái miatt, amikor a fogantyú különböző pozíciókban van, az érintkezők eltérően illeszkednek egymáshoz, hogy elérjék a kapcsolóáramkörök célját.

Funkcionális jellemzők

Sokoldalú funkciók: Használható áramkör-vezérlő kapcsolóként, tesztberendezés-kapcsolóként, motorvezérlő kapcsolóként és fővezérlő vezérlőkapcsolóként stb. Mindenféle áramkör-átalakítást vagy vezérlést igénylő alkalomra alkalmas.

Rugalmas működés: Kis méret, kompakt szerkezet, kiváló anyagválasztás, jó szigetelés, rugalmas átalakítási művelet stb. jellemzői. Kényelmes és gyors a működése.

Biztonságos és megbízható: A vonatkozó szabványoknak megfelelően nagy biztonsággal és megbízhatósággal rendelkezik, és mindenféle zord környezetben stabilan működik.

Alkalmazható jelenetek

Ipari vezérlés: Különféle ipari berendezések, például villanymotorok, hegesztőgépek stb. vezérlésére szolgál, előre- és hátramenet, változó sebesség, indítás és leállítás, valamint egyéb vezérlési funkciók eléréséhez.

Elektromos tesztelés: Tesztberendezés kapcsolóként különféle tesztáramkörök kapcsolására használható. Ez kényelmes az elektromos berendezések teszteléséhez és felújításához.

Áramellátási rendszer: Használható áramköri kapcsolásra és vezérlésre az energiarendszerben, például alállomáson, elosztó helyiségben és más helyeken.

Lixin 1 állású be-ki-be forgó bütykös kapcsoló Üzemmód és működtető helyzet kombinációja

Vezérlők út	jellemvonás kijelölés		A működtető helyzete
Önreplikáló típus	A	0°30°	0-45°	0°-60°
	B	30°-0°30°	45°0°-45°	60°0°-60°
	X	60-30=0°30-60°
Helymeghatározás típusa	C	0°30°	0°45°	0°60°
	D	30°0°30°	45°0°45°	60°0°60°
	E	30°0°30°60°	45°0°45°90°	60°060120°
	F	60°30°0°30°60°	90°45°0°45°90°	60°0°60°120°180°
	G	60°30°0°30°60°90°	90°45°0°45°90°135°	120°60°0°60°120°180°
	H	90°60°30°0°30°60°90°	135°90°45°0°45°90°135°
		90°60°30°0°30°60°90°120°	135°90°45°0°45°90°135°180°
	J	120°90°60°30°0°30°60°90°120°
	K	120°90°60°30°0°30°60°90°120°150°
	L	150°120°90°60°30°0°30°60°90°120°150°
	M	150°120°90°60°30°0°30°60°90°120°150°180°
	N		45° 45°	30°30°
	P				90°0°90
	T				0*90°
	V				90°0°
	R				270°0°90°180°
tájolás Önreplikáló típus	Q	30°0°-30°	45-0°45°
	S	30°-0°60°	90°0°-45
	W		90-45°0°45-90°
	Z	120°-90°0⁰-30°	135°-90°0-45°

Lixin 3 állású be-ki-be forgó bütykös kapcsoló Típusspecifikáció

Típus specifikáció	LW26-10 LW26-10G LW26-10X	LW26-20 LW26-20X LW26-20C	LW26-25	LW26-32 LW26-32F	LW26-40 LW26-40F	LW26-63 LW26-63F	LW26-125	LW26-160	LW26-250	LW26-315
Ui V	660/690	660	660	660	660	660	660	660	660	660
Ith A	10	20	25	32	40	63	125	160	250	315
Ue V	240440	24110240440	24110240440	240440	240440	240440	240440	240 440	240440	240440
a
AC-21A AC-22A A	1010	20 20	25 25	32 32		63 63	100 100	150 150	200200	315 315
AC-23A A	7.57.5	15 15	22 22	30 30	37 37	57 57	90 90	135 135		265 265
AC-3 A	5.55.5	11 11	15 15	22 22	30 30	36 36	75 75	95 95		110 110
AC-4 A	1.751.75	3.5 3.5	6.5 6.5	11 11		15 15	30 30	55 55		95 95
AC-15 A	2.51.5	5 4	8 5	14 6
DC-13 A		12 0.40.4	20 0,5 0,5
Névleges vezérlési teljesítmény P
AC-23A KW	1.8 3	3,7/2,5 7,5/3,7	5,5/311/5,5	75/415/75	185/918.5/9	15/1030/18.5	30/1545/22	37/2275/37		75/37132/55
AC-2 KW	2.53.7	4 7.5	5.5 11	75 15		185 30	30 45	37 55		55 95
AC-3 KW	1.52.2	3/22 5,5/3	4/3 7,5/3,7	55/411/5.5	15/7.515/7.5	11/618.5/11	15/7.530/13	22/1137/18.5		37/2255/30
AC-4 KW	0.370.55	0,55/0,751,5/1,5	1,5/1,13/2,2	27/1.555/3		55/2475/4	6/312/5.5	10/415/7.5		15/7.525/11

Lixin 1 állású be-ki-be forgó bütykös kapcsoló Normál működési állapot

1. A környezeti levegő hőmérsékletének -25°C és +40°C között kell maradnia, a 24 órás átlag pedig nem haladhatja meg a 25°C-ot.

2. A környezeti levegő hőmérsékletének alsó határa nem eshet -25°C alá.

3. A telepítési helyek nem haladhatják meg a 2000 m tengerszint feletti magasságot.

4. +40°C-os maximális hőmérsékleti feltételek mellett a levegő relatív páratartalma nem haladhatja meg az 50%-ot. Alacsonyabb hőmérsékleten magasabb relatív páratartalom is megengedhető, például 20°C-on elérheti a 90%-ot. Különleges óvintézkedéseket kell tenni a hőmérséklet-ingadozásokból eredő páralecsapódás csökkentése érdekében.
