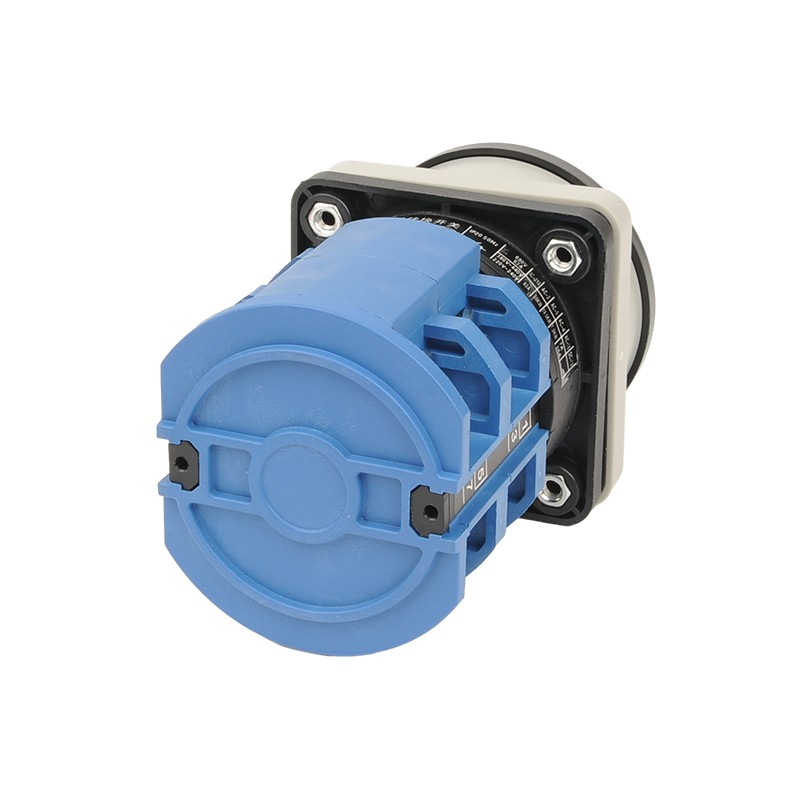

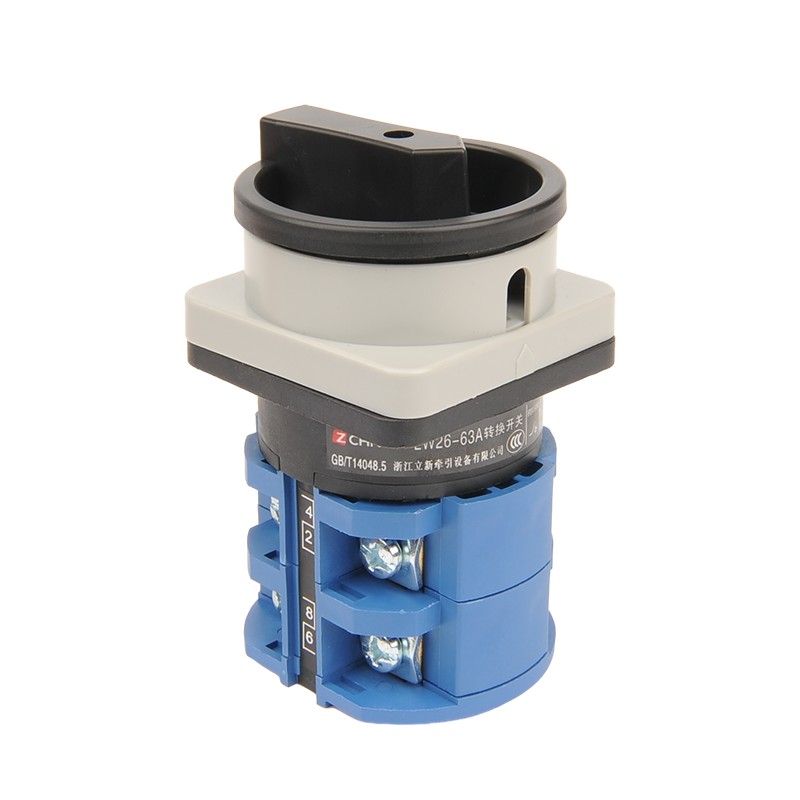

LW26GS PATLOCK TÍPUSÁNY KAPCSOLÓ

Az LW26GS sorozat Universal Switch egy továbbfejlesztett származékos termék, amelyet az LW26 sorozatban fejlesztettek ki az ipari biztonsági védelmi igényekhez. Az olyan ipari forgatókönyvekhez tervezték, mint például a szerszámgépek és az automatizált gyártósorok, és a termék innovatív módon integrálja a kettős reteszelő biztonsági mechanizmust, amely a „ki” bitben fizikai reteszelést érhet el, amikor az energiát levágják, és a mechanikus reteszelés a „be” bitnél, amikor a berendezés fut, hatékonyan megakadályozza a félrevezetést és a jogosulatlan személyzeti beavatkozást.

Kérdés küldése

termékleírás

Az LW26GS Universal Transfer Switch egy többfunkcionális elektromos vezérlőberendezés, amelyet összetett áramköri kapcsolási követelményekhez terveztek. Alapvető funkciói közé tartozik a teljesítménykonverzió, a többáramú be-kikapcsolási vezérlés és a jelkapcsolás, amely alkalmas az alacsony feszültségű elektromos rendszerekhez. Moduláris kombinációs struktúrát alkalmaz, és támogatja a többrétegű kapcsolattartó csoport egymásra rakását. A ház nagy védelmi szintű lángverseny PC-anyagból készül, és megfelel a CCC tanúsítási előírásainak. Az egyedi pozicionálási mechanizmus biztosítja a pontos fogaskerekek váltását, és kompatibilis a mechanikus reteszelő tartozékokkal. Széles körben használják az elektromos energiában, a kohászatban, a szerszámgépekben és az egyéb ipari berendezések áramkörének átszervezésében, az üzemmód -kapcsolásban és a biztonsági reteszelő vezérlésben, kompakt struktúrával a komplex logikai vezérlő funkció elérése érdekében, jelentősen javítják a rendszer megbízhatóságát és az üzemeltetési kényelmet. A termékek megfelelnek a nemzetközi szabványoknak, nem kell aggódnia a minőség miatt, ez a kapcsoló ideális megoldása az áramköri irányítás hatékony elérésére.

Lixin eszterga lakat típusú bekapcsoló CAM kapcsoló kategorizálja

A lakattípus -kapcsolók hat jelenlegi minősítésben kaphatók: 20a, 25a, 32a, 63a, 125a és 160a.

Lixin eszterga lakat típusú bekapcsoló CAM kapcsoló paraméter (specifikáció)

Paraméter	LW26GS-20	LW26GS-25	LW26GS-32 LW26GS-32F	LW26GS-40 LW26GS-40F	LW26GS-63 LW26GS-63F	LW26GS-125	LW26GS-160	LW26GS-25
UE (V)	440	440	440	440	440	440	440	440
Ith (a)	20	25	32	40	63	125	160	250
Azaz
AC-21A (A)	20	25	32		63	100	150
AC-22A (A)	20	25	32		63	100	150
AC-23A (A)	15	22	30	37	57	90	135	200
Névleges vezérlési teljesítmény (P)
AC-23A (KW)	7.5	11	15	18.5	30	45	75

Lixin eszterga lakat típusú bekapcsoló CAM kapcsoló specifikáció és modell

Specifikáció és modell	Panel specifikáció	Általános dimenzió
Specifikáció és modell	Panel specifikáció	A	C	L	H	E	F	D1	D2
LW26GS-20/04-1	M1	□ 48	43	42	33	36	36	8.5	Φ4.5
LW26GS-20/04-2	M2	□ 64	43	43	42	48	48	Φ10	Φ4.5
LW26GS-20X/04-1	M1	□ 48	42	54	33	36	36	Φ8.5	Φ4.5
LW26GS-20X/04-2	M2	□ 64	42	55	42	48	48	Φ10	Φ4.5
LW26GS-25/04-1	M1	□ 48	45.2	50	33	36	36	Φ8.5	Φ4.5
LW26GS-25/04-2	M2	□ 64	45.2	51	42	48	48	Φ10	Φ4.5
LW26GS-32/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-32/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-40/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-40F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-63/04-2	M2	□ 64	66	72.5	42	48	48	Φ10	4.5
LW26GS-63/04-3	M3	□ 88	66	72.5	52	68	68	Φ13	Φ6
LW26GS-63F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-63F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-125/04-3	M3	□ 88	84	88	52	68	68	Φ13	Φ6
LW26GS-160/04-3	M3	□ 88	88	100	52	68	68	Φ13	Φ6
LW26GS-250/04-3	M3	□ 88	108	108	52	68	68	Φ13	Φ6
