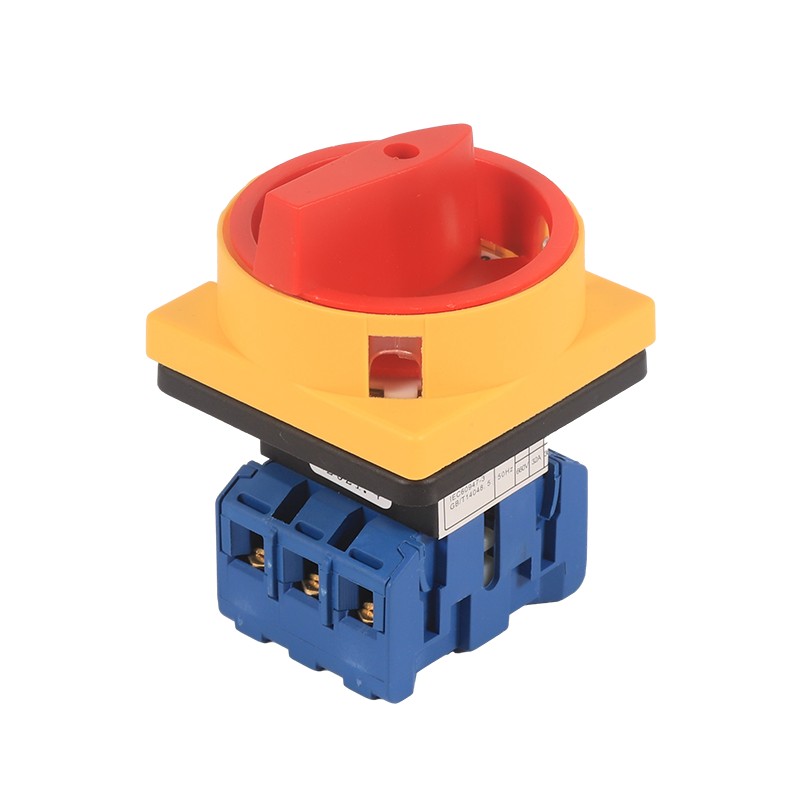

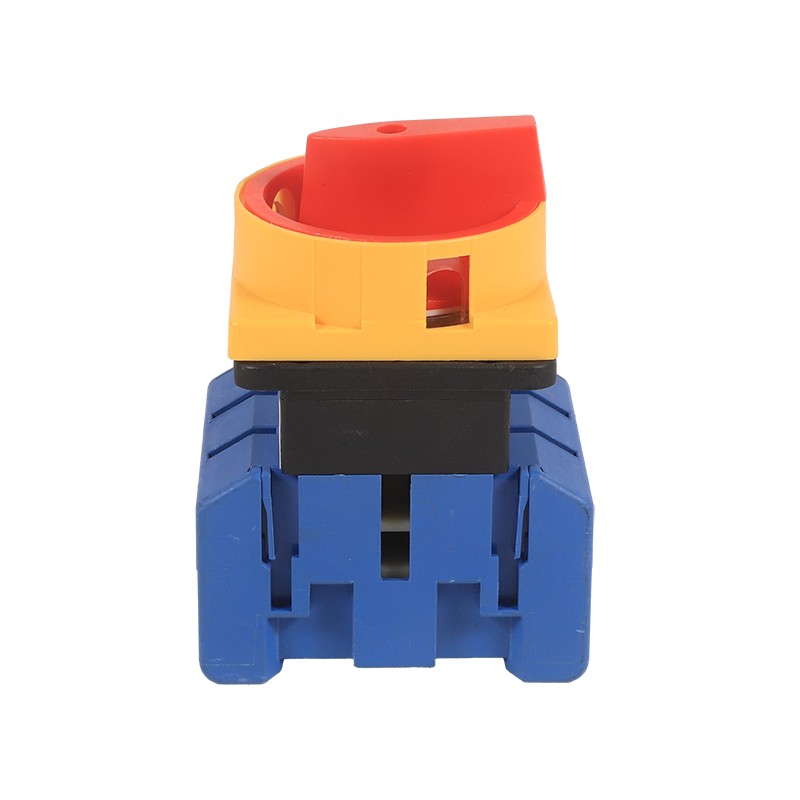

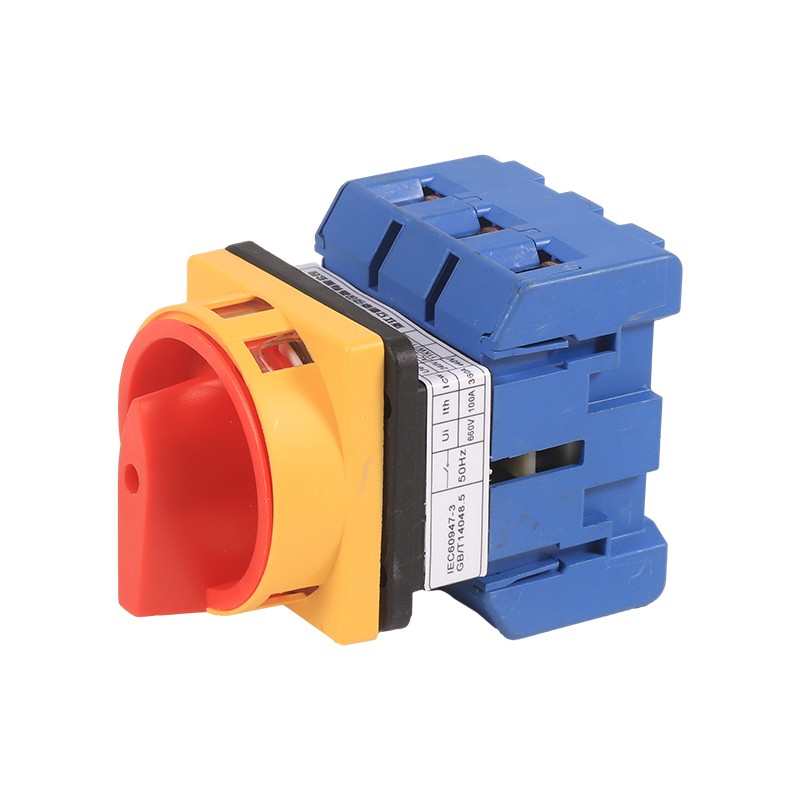

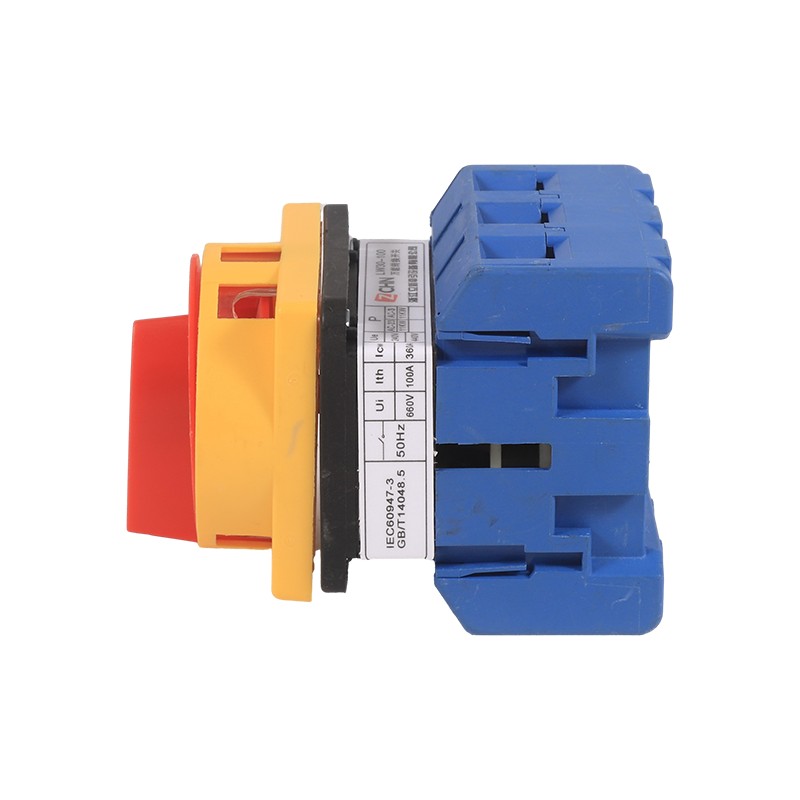

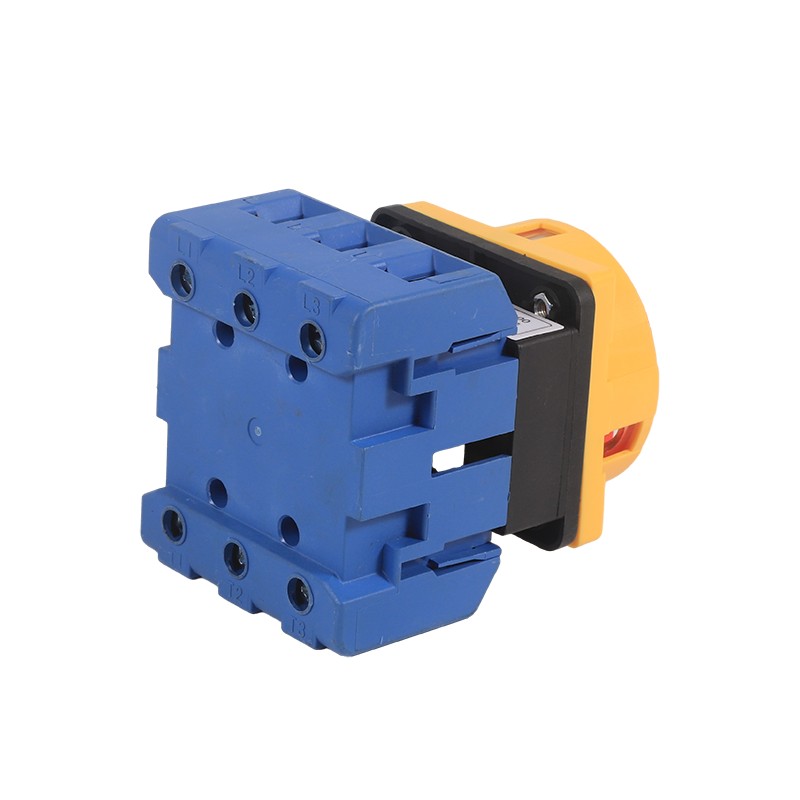

LW30 sorozatú univerzális kapcsoló

Az LW30 sorozatú Universal Switch egy elektromos vezérlő eszköz, amely integrálja a többfunkciót és a nagy megbízhatóságot. Elsősorban ipari és polgári elektromos rendszerekben használják AC 50 Kiváló elektromos teljesítményével és moduláris tervezési koncepciójával a terméket széles körben használják a kockázatkezelő rendszer, a központi légkondicionáló egység, a vízellátás és a vízelvezető szivattyúállomás és más jelenetek fő teljesítményváltó eszközeként.

Kérdés küldése

termékleírás

Az LW30 Switchnek a kis méret, a kompakt szerkezet, a finom anyagválasztás, a jó szigetelés, az ujjvédelem funkciója, a biztonság és a megbízhatóság előnyei vannak, a kapcsoló eltávolítása nélkül más érintkezőblokkokat is hozzáadhat a 3 pólusú standard blokkhoz

Ez a kapcsoló sorozat a nagy szilárdságú műszaki műanyagok és a kiváló minőségű ötvözött kontakt anyagok összetett struktúráját alkalmazza, és a háromdimenziós érintkezési elrendezés révén maximalizálja a helyfelhasználást. Az alapkomponens az ötvözött Double Break Contact rendszert alkalmazza, a gyorsan törő mechanizmus szabadalmi kialakításával, amely hatékonyan gátolja az ív generációját. A termékek elfogadták az ISO9001 minőségirányítási rendszer tanúsítását és a CCC -t, valamint más nemzetközi tanúsításokat. Kompakt felépítésével, kiváló biztonsági teljesítményével és rugalmas konfigurációs sémájával ez a kapcsoló sorozat fontos elektromos alkatrészré vált az intelligens épületekben, az ipari automatizálásban és az új energiamezőkben.

Az LW30 sorozatú terhelés munkakörülményei a kapcsoló feletti váltás

Normál munkakörülmények

(1) A környezeti levegő hőmérséklete nem haladja meg a +40 fokot, és az átlagos hőmérséklet 24 órán belül nem haladja meg a 25 ° C -ot;

(2) A környezeti levegő hőmérsékletének alsó határa nem haladja meg a -25 ° C -ot

(3) a telepítési hely magassága nem haladja meg a 2000 métert;

(4) Ha a maximális hőmérséklet +40 ° C, a levegő relatív páratartalma nem haladja meg az 50%-ot. A magasabb relatív páratartalom alacsonyabb hőmérsékleten megengedett, például 90% 20 ° C -on. Különleges intézkedéseket kell hozni a kondenzáció kezelése érdekében, amely időnként a hőmérsékleti változások miatt következik be.

Telepítési feltételek

(1) A kapcsolót a 3. szennyezés környezeti feltételeibe telepítik;

(2) Telepítés a gyár utasításai szerint.

Osztályozás

1. A használati kategóriák szerint

(1) AC-23A

(2) AC-3

(2) hőre lágyuló lezárt kapcsolóval: IP65

Kiegészítő specifikációs kód

Szintek száma: 3 a harmadik szintre, 4 a negyedik szintre

További kapcsolattartók: 0 nélkül, 1 oldalra szerelt kiegészítő kapcsolatokkal

Köztes terminál: 0 nélkül, 1 semleges csatlakozóval

Földi terminál: 0 nélkül, 1 földi csatlakozóval

Termékmodell és jelentése

Lixin lw30 sorozat terhelés leválasztás váltás a kapcsoló paraméterén keresztül (specifikáció)

Modell specifikációk	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Megállapodott fűtési aktuális lth a	25 (20)	32	40	63	80	100
Névleges működési feszültség UE V	240 440	240 440	240 440	240 440	240 440	240 440
Névleges érték LE/pe
AC-21a és/kw	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 és/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
