termékleírás

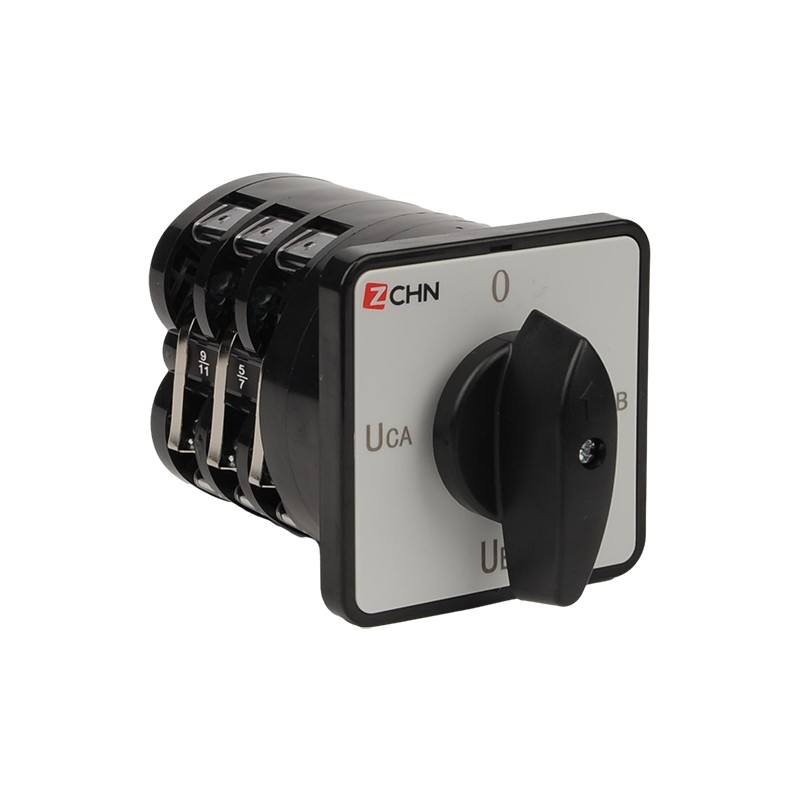

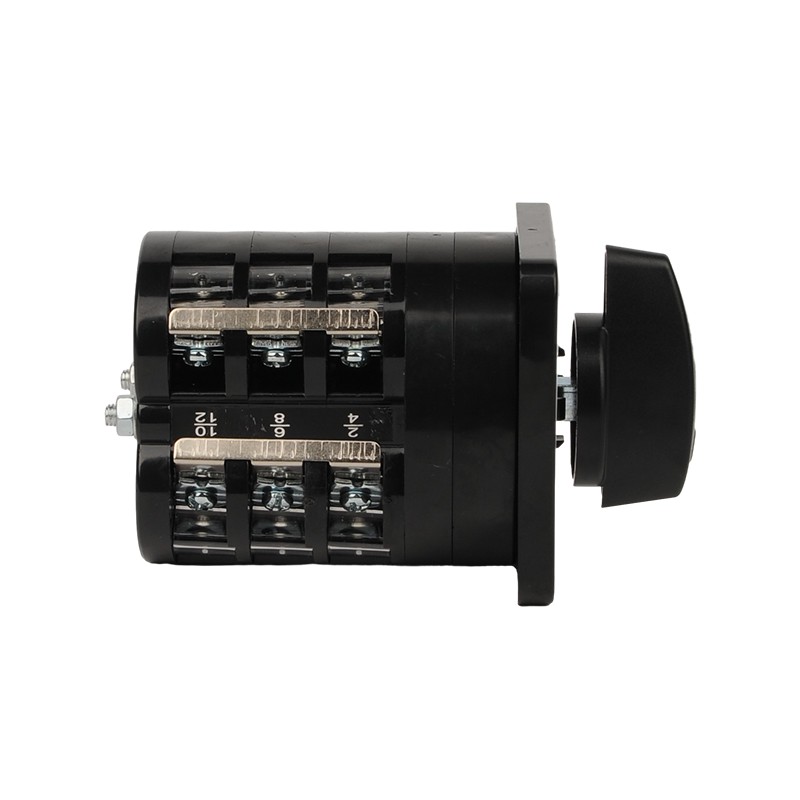

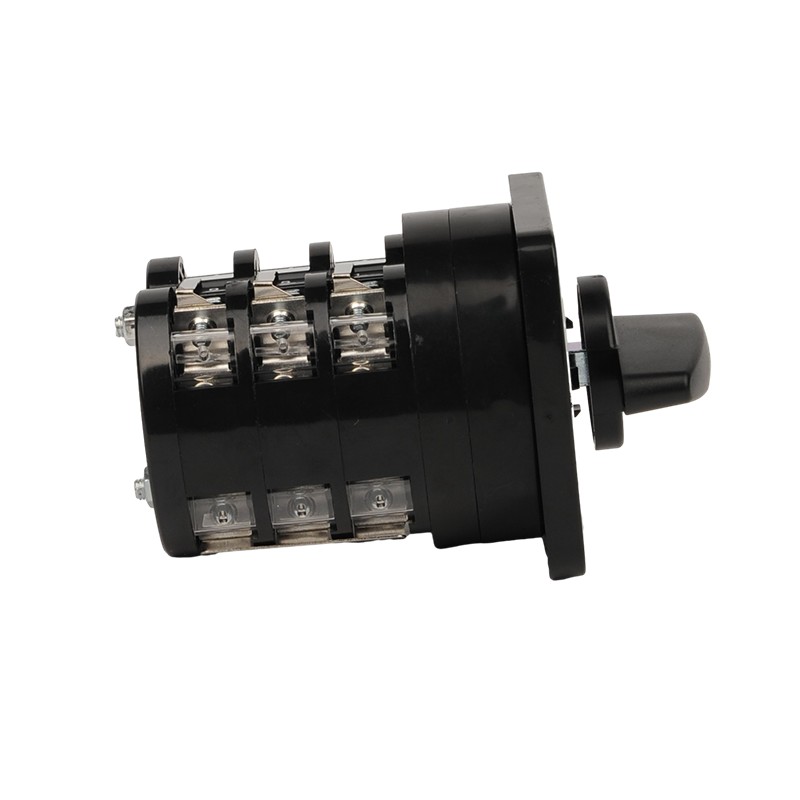

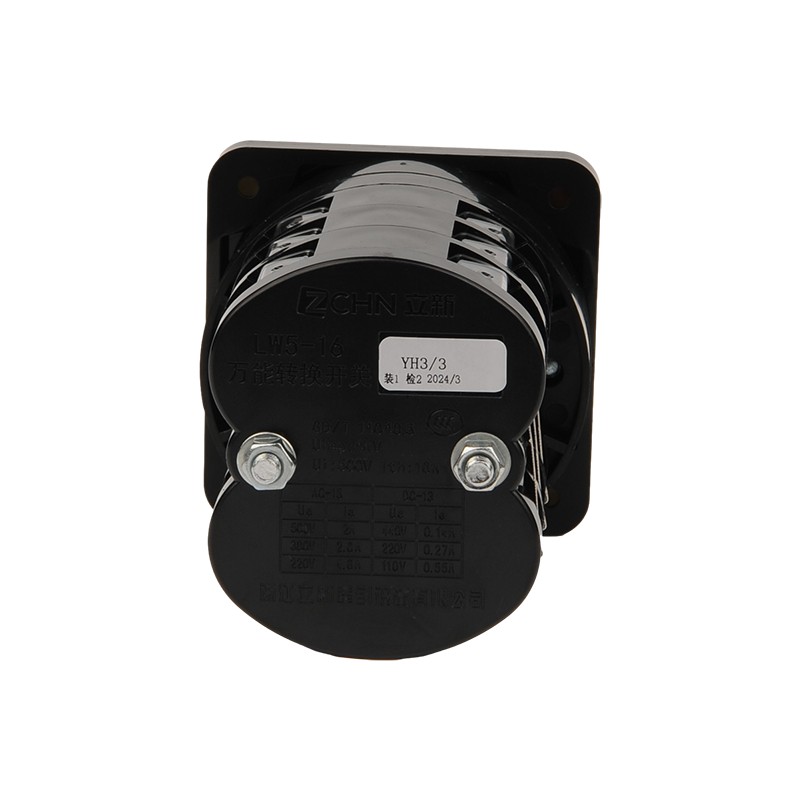

Ennek az LW5 sorozatú univerzális kapcsolóknak kompakt szerkezete, nagy stabilitása és megbízhatósága van, stabilan működhet kemény környezetben és összetett áramkörökben, teljes mértékben elhinheti, hogy képes -e az áramkör jól irányítani. Ez a termék megfelel a nemzetközi és a kínai minőségi előírásoknak, tehát kiváló minőségű és zökkenőmentesen működhet. Lixin -nek hosszú története van az univerzális váltás előállításában

A kompakt és erős szerkezete, a gondos anyagválasztás, a jobb szigetelés és az ujjvédelem alapján megkülönböztetve az LW5 sorozat biztosítja a biztonságot, továbbá a további érintkező blokkok könnyedén beépíthetők a 3 oszlop szabványos blokkjába, anélkül, hogy szétszerelnék.

Lixin környezeti védelem a forgó cam kapcsoló paraméterét (specifikáció)

használat	Fővezérlés	Közvetlen irányító motor
Ith a	16	16
Ue v	125220250380400500	380
a
AC-15 és	4.6 2.6 2.0
AC-3 és		12
AC-4 és		3.5
DC-13 dupla töréspont a	0,55 0,27 0,14
DC-13 négyszünetű pont a	0,82 0,41 0,20

Lixin környezetvédelem a forgó bütykös kapcsoló mechanikai és elektromos élettartamát

Mechanikai élettartam: 0,3 × 10⁶ ciklus, működési gyakorisággal 300 ciklus / óra.

Elektromos élettartam:

-AC-15 és DC-13: 0,1 × 10⁶ ciklusok esetén, működési gyakorisággal 300 ciklusonként.

- AC-3: 0,1 × 10⁶ ciklusokhoz, működési gyakorisággal 120 ciklusonként.

- AC-4: 0,1 × 10⁶ ciklusok esetén, működési gyakorisággal 120 ciklus / óra.

(Megjegyzés: Az AC-15 és a DC-13 az elektromos terhelések meghatározott típusaira vonatkozik, míg az AC-3 és az AC-4 különféle vámtípusokra vonatkozik az AC motorok váltásához.)

Működési mód	Funkciós kód	Működtető helyzet
Önmozgató típus	A	0 ° -45 °
Önmozgató típus	B	45 ° → 0 ° -45 °
Lokációs típus	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
