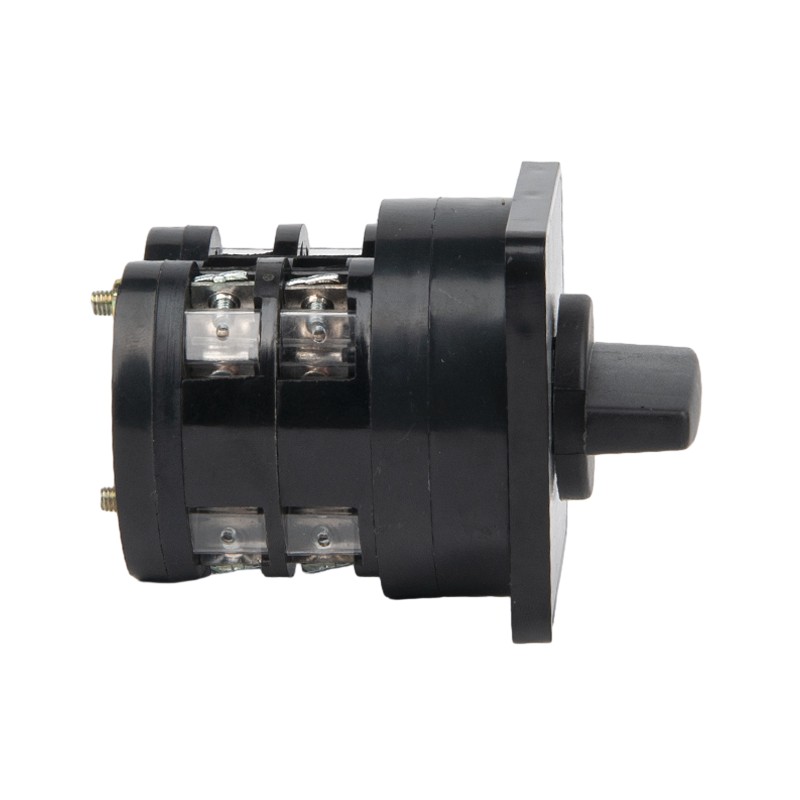

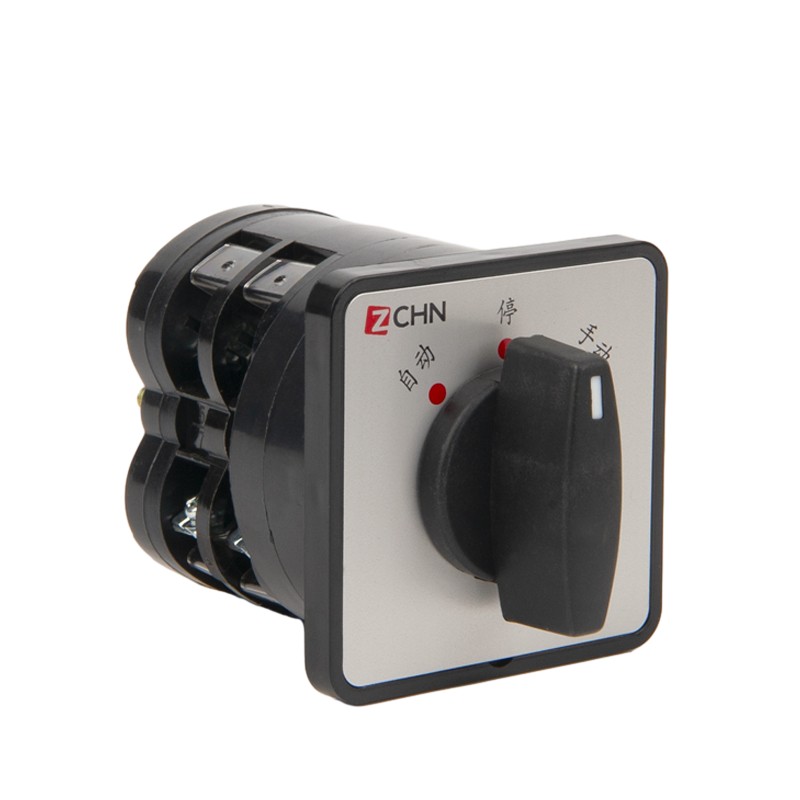

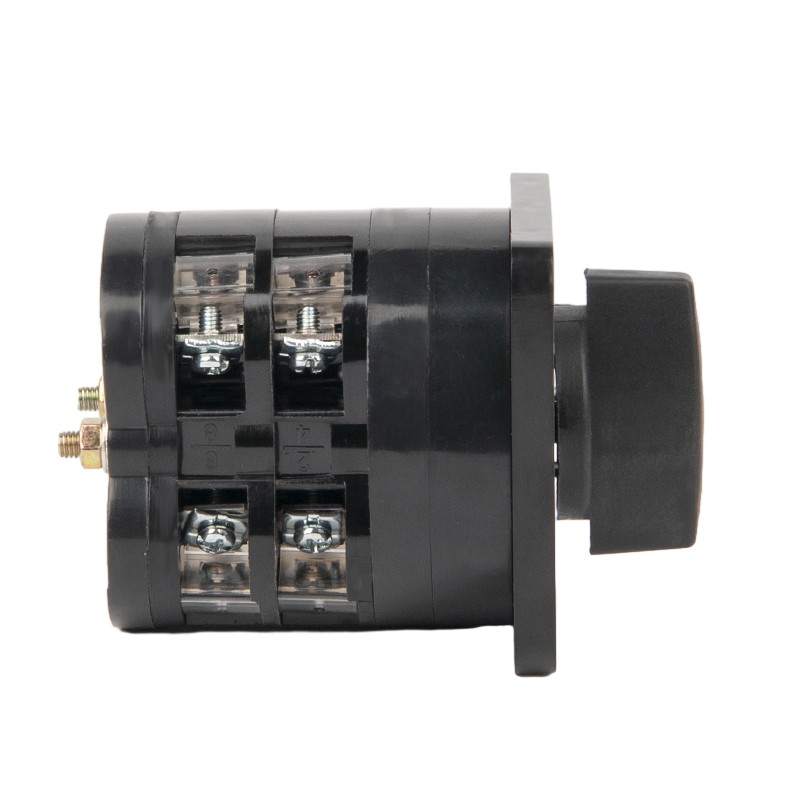

LW5 váltáskapcsoló

Az LW5 sorozatú Universal Switch egyfajta többcélú elektromos vezérlőberendezés, amelyet széles körben használnak az ipari automatizálás területén. A kapcsoló egy moduláris kombinációs kialakítás, 6-12 érintkező szerelvényekkel, lehetővé téve a multi-fogaskerekes vezérlést a pozicionálási mechanizmusok különböző specifikációi révén, és a megbízható elektromos elszigeteltséghez legfeljebb 16A-ig terjedhet.

Kérdés küldése

termékleírás

Mivel az áramkörkonverzió alapkomponense, nem csak a hagyományos elektromos vezérlővezetékek váltását ismeri fel, hanem közvetlenül megkezdi a kis- és közepes teljesítményű motorok, a reverzibilis műveletkapcsoló és a többsebességű változó sebesség-beállítás irányítását is, különös tekintettel a munkakörnyezetre, amely a futó állapotot gyakran meg kell változtatni. A szerkezeti kialakításban az LW5 váltóhely-váltás két break-érintkezési rendszert kell alkalmazni. Védelmi foka eléri az IP55 -et, amely alkalmazkodhat a nedves és poros ipari környezethez. A CAM -mechanizmus szög kombinációjának megváltoztatásával legfeljebb 6 különféle vezérlőprogram előre beállított beállítása, hogy megfeleljen a szerszámgép -berendezések eltérő vezérlési követelményeinek, szállító gépek, emelőberendezések stb.

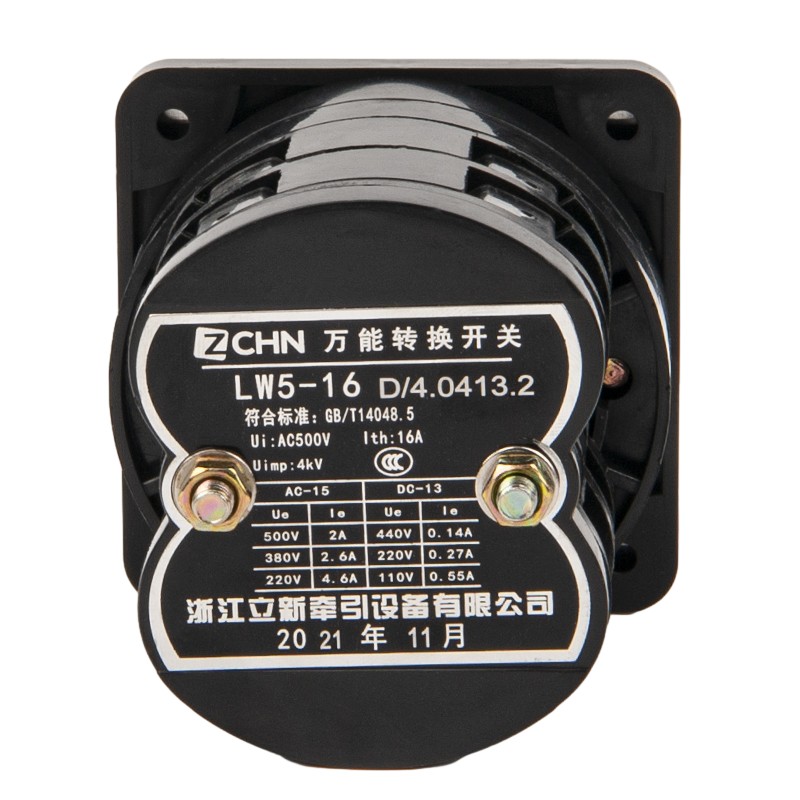

Lixin környezeti védelem a forgó cam kapcsoló paraméterét (specifikáció)

használat	Fővezérlés	Közvetlen irányító motor
Ith a	16	16
Ue v	125220250380400500	380
a
AC-15 és	4.6 2.6 2.0
AC-3 és		12
AC-4 és		3.5
DC-13 dupla töréspont a	0,55 0,27 0,14
DC-13 négyszünetű pont a	0,82 0,41 0,20

Lixin környezetvédelem a forgó bütykös kapcsoló mechanikai és elektromos élettartamát

Mechanikai élettartam: 0,3 × 10⁶ ciklus, működési gyakorisággal 300 ciklus / óra.

Elektromos élettartam:

-AC-15 és DC-13: 0,1 × 10⁶ ciklusok esetén, működési gyakorisággal 300 ciklusonként.

- AC-3: 0,1 × 10⁶ ciklusokhoz, működési gyakorisággal 120 ciklusonként.

- AC-4: 0,1 × 10⁶ ciklusok esetén, működési gyakorisággal 120 ciklus / óra.

(Megjegyzés: Az AC-15 és a DC-13 az elektromos terhelések meghatározott típusaira vonatkozik, míg az AC-3 és az AC-4 különféle vámtípusokra vonatkozik az AC motorok váltásához.)

Működési mód	Funkciós kód	Működtető helyzet
Önmozgató típus	A	0 ° -45 °
Önmozgató típus	B	45 ° → 0 ° -45 °
Lokációs típus	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
